自力式溫度調節閥使用說明

自力式溫度調節閥的結構見圖所示,溫包4插入要調溫的管路或容器中。溫包中充一定量易膨脹液體。液體的體積與溫度有關。溫包可以作為調節閥的靈敏元件。

 通過給定裝置6和調節旋鈕3,可改變充有膨脹液的溫包4的容積,使調節閥設定在一個適當的溫度值。管路貨容器內溫度的變化,導致溫包內液體體積的變化。這一變化通過毛細管3,以壓力形式傳送給活塞2.活塞2作用于閥門1的閥桿上,開啟或關閉安裝在管道上的調節閥。開啟還是關閉時根據所得到的指令,以及閥的安全位置(常閉或常開)所決定的。調節閥還包含了一個壓力計5,以便獨處膨脹液的壓力。溫包4、壓力計5、給定裝置6及調節旋鈕7形成調節閥的恒溫器。自力式溫度調節閥具體使用的例子,是調節閥鍋爐溫度,自力式溫度調節閥可作為比例元件,也就是在溫度和閥門開度之間,有一個線性的函數關系。

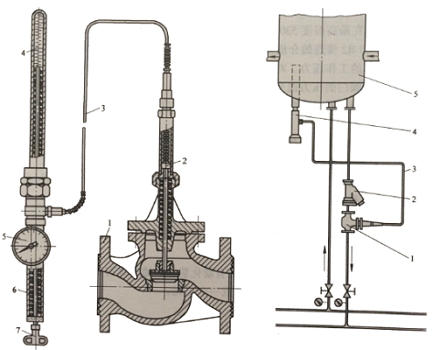

自力式溫度調節閥說明和在鍋爐上的應用

1-閥門 2-活塞 3-連接毛細管 4-溫包 5-壓力計 6-給定裝置 7-調節旋鈕
1-調節閥 2-Y型過濾器 3-毛細管 4-溫度傳感器 5-鍋爐

調節閥的固有特性是快開型的,這是由于此種調節閥設計成開度小的閥門,溫飽內裝入的膨脹液也少。 自力式溫度調節閥全開時Kv值與相同公稱壓力、相同規格、相同口徑的普通調節閥相比,全開時的Kv指相近,泄漏量也相近,及單座閥0.05%全開時的流量。
