蝸輪襯氟蝶閥

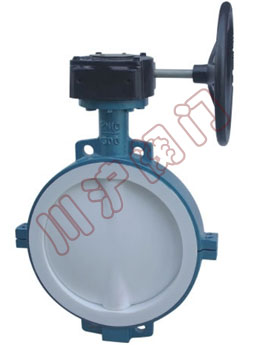

蝸輪襯氟蝶閥 蝸輪襯氟蝶閥,結構圖

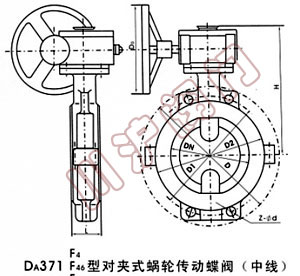

蝸輪襯氟蝶閥 蝸輪襯氟蝶閥結構圖

一、蝸輪襯氟蝶閥 特點

蝶閥是用閥桿一起轉動的蝶板作啟閉件，用以實現閥門的開啟、關閉與調節。蝶閥在管路中除了起切斷和截流用外，近年來已經把密封性能作為評價的主要指標，受到市場青睞。另外，蝶閥還有體裁積小、重量輕、結構簡單等優點，與同參數閘閥比較，平均減輕重量達30~50%，蝶板旋轉90度即可實現啟、閉過程，又由于轉軸兩側蝶板受介質作用力近似相等，轉矩相反，因些啟閉力矩較小。

二、蝸輪襯氟蝶閥 設計規范遵循GB 12238，API 609，MSS SP-67，MSS-68標準

遵循規范 STADNARD
設計與制造 GB12238
法蘭尺寸 JB78/JB79（GB HG Sh）
壓力試驗 GB/T13927
標志 GB12220
供貨 GB/T12252

三、蝸輪襯氟蝶閥 驅動方式 手動、蝸輪手動、氣動、電動

遵循規范 STADNARD
設計與制造 GB12238
法蘭尺寸 JB78/JB79（GB HG Sh）
壓力試驗 GB/T13927
標志 GB12220
供貨 GB/T12252
手動 DA71F（半襯） 蝸輪運動 DA71F（半襯）
DA71F3（全襯里） DA71F3（全襯里）
DA71F4（全襯里） DA71F4（全襯里）
DA71F46（全襯里） DA71F46（全襯里）
電動 DA671F（半襯） 電動 DA671F（半襯）
DA671F3（全襯里） DA671F3（全襯里）
DA671F4（全襯里） DA671F4（全襯里）
DA671F46（全襯里） DA671F46（全襯里）

1、DA71F46全襯里型閥體全體襯里/蝶板全襯層/蝶板與蝶板軸合為一體；
2、DA71F4全襯里型閥體全襯里。虹板全襯層/蝶板與蝶板軸組合裝配；
3、DA71F半襯里型閥體全襯里/蝶板為不銹鋼（不襯）蝶板與蝶板軸組合裝配。
對夾連接蝶閥（中線）設計與制造符合中草藥國家標準
基本結構形式（*蝶板軸與閥體/閃閥座中心重合）

四、蝸輪襯氟蝶閥 主要零部件材料表

序號 零件名稱 灰鑄鐵 鑄鋼 不銹鋼 超低碳不銹鋼
Z C P R PL RL
1 上、下閥體、閥蓋 HT250 WCB Cf8 CF8M CF3 CF3M
2 蝶板 WCB 35（鍛） Cf8 CF8M CF3 CF3M
3 蝶板軸 1Cr13 2Cr13 1Cr18Ni19 1Cr18Ni12Mo2Ti 00CR18N10 00Cr17Ni14Mo2
4 襯里層/閥座 PTFE（F4）PCTFE（F3）FEP（F46）PFA（可溶F4）
5 O型圈 FPM（氟橡膠） FPM（氟橡膠）
6 張性條（墊） SI（硅橡膠） SI（硅橡膠）
7 調節定位座 0Cr18NI9 0Cr18NI9 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 00CR18N10 00Cr17Ni14Mo2
8 螺栓 35 35 1Cr18Ni19 1Cr17Ni2 1CR18NI9TI 1Cr18Ni9Ti
9 螺母 45 45 0Cr18NI19 0Cr18NI9 0Cr18NI19 0Cr18NI9
10 手柄 ZL01（鑄造鋁合金）
