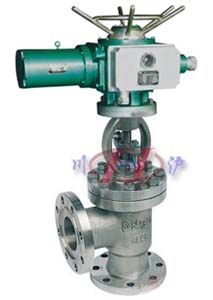

J944電動角式截止閥

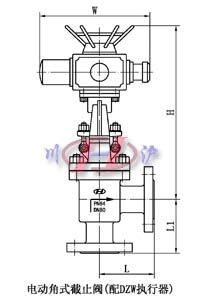

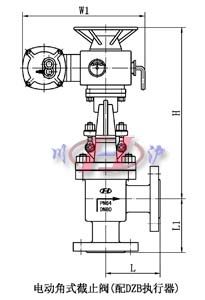

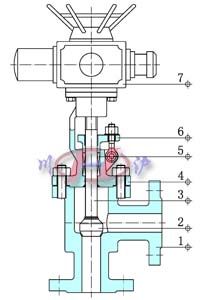

電動角式截止閥	電動角式截止閥(內部結構圖)

一、電動角式截止閥 概述

上海川滬閥門有限公司生產的電動角式截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式(閥桿升降，手輪不升降)，也有升降 旋轉桿式(手輪與閥桿一起旋轉升降，螺母設在閥體上)。
 電動角式截止閥只適用于全開和全關，不允許作調節和節流。電動角式截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不 泄漏。當介質由閥瓣下方進入閥門時，操作力所需克服的阻力，是閥桿和填料的摩擦力與由介質的壓力 所產生的推力，關電動角式截止閥 的力比開電動角式截止閥的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。

二、電動角式截止閥 技術參數

閥體型式	角型鑄造閥
閥芯型式	柱塞式(錐面)
公稱通徑	DN50 ～ DN250
公稱壓力	PN1.6～10.0MPa
法蘭標準	JB、GB、ANSI、BS、API、ISO、DIN、JIS
連接形式	法蘭、螺紋、焊接
密封填料	聚四氟乙烯、柔性石墨
工作溫度	≤450℃

三、電動角式截止閥 零件材料

1	閥體	WCB-A105、WC6-12Cr1MoV、WC9-12Cr1MoV
2	閥芯	2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA
3	閥桿	2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA
4	閥蓋	WCB-35、WC6-12Cr1MoV、WC9-12Cr1MoV
5	填料	柔性石墨、PTFE
6	填料壓蓋	2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA
7	電動執行器	殼體(HT200、WCB)

四、電動角式截止閥 性能規范

試驗壓力(MPa)	公稱壓力(MPa)				壓力級(class)		JIS(K)
	1.6	2.5	4.0	6.4	150	300	10K	20K
強度試驗	2.4	3.75	6.0	9.6	3.0	7.5	2.4	3.8
密封試驗	1.76	2.75	4.4	7.04	2.2	5.5	1.5	2.8
低壓密封試驗	0.6MPa

五、電動角式截止閥 主要外形和連接尺寸

DN	in	L	L1	H	W
15	1/2	65/90	65/90	由于閥門壓力 不同，所以連 接尺寸也不相 同，如需詳細 技術資料或安 裝圖紙，請咨 詢公司技術部 或銷售部，將 為您提詳細的 技術資料及圖 紙！
20	3/4	75/95	75/95
25	1	80/100	80/100
32	21/4	95/105	95/105
40	21/2	100/115	100/115
50	2	115/125	115/125
65	21/2	145	145
80	3	155	155
100	4	175	175
125	5	200	200
150	6	240/225	240/225
200	8	275	275

注：以上參數均以國標為準，其壓力等級請咨詢公司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
