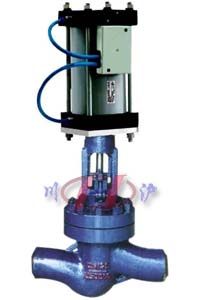

J661Y氣動高壓截止閥

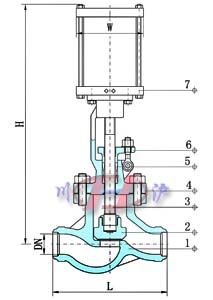

氣動高壓截止閥 氣動高壓截止閥(內部結構圖)
氣動高壓截止閥 氣動高壓截止閥(內部結構圖)

一、氣動高壓截止閥 概述

上海川滬閥門有限公司生產的氣動高壓截止閥適用于公稱壓力PN20～32MPa及P54/100V-P57/170V，工作溫度≤540℃(其中P57/170V工作溫度為570℃)的石油、化工、水力、火力電站各種系統的管路中，切斷或接通管路介質。

二、氣動高壓截止閥 產品特點

1、產品設計制造按ANSIB16.34、E101標準，可與進口設備配備使用。
2、閥門中腔采用壓力自緊式密封結構，內腔壓力越高密封性能越好。
3、閥瓣和閥座的密封面采用司太立（stellite）鈷基硬質合金堆焊而成。
4、閥蓋填料函深度合理，填料加緩蝕劑，密封可靠，開關平穩。
5、閥門具有上密封結構，保證閥門開啟運行時不經閥桿外漏。

三、氣動高壓截止閥 技術參數

閥體型式 高壓鍛造閥
閥芯型式 柱塞式(錐面)
公稱通徑 DN10 ～ DN100
公稱壓力 PN20.0～32.0MPa
連接形式 焊接式 (對焊、承插焊)

四、氣動高壓截止閥 零件材料

1 閥體 WCB-A105、WC6-12Cr1MoV、WC9-12Cr1MoV
2 閥芯 2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA
3 閥桿 2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA
4 閥蓋 WCB-35、WC6-12Cr1MoV、WC9-12Cr1MoV
5 填料 柔性石墨、PTFE
6 填料壓蓋 2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA
7 電動執行器 殼體(HT200、WCB)

五、氣動高壓截止閥 性能規范

試驗壓力(MPa) 公稱壓力(MPa) 壓力級(class) JIS(K)
16.0 20.0 25.0 32.0 900 1500 20K 40K
強度試驗 24.0 30.0 37.5 48.0 22.5 39.0 7.5 16.5
密封試驗 17.6 22.0 27.5 35.2 16.5 28.6 5.5 12.1
工作溫度 ≤425℃
適用介質 水、蒸汽、腐蝕性介質

六、氣動高壓截止閥 外形及連接尺寸

DN L H W W1
國標50～200
美標 2"～8"		 由于該閥門為訂做產品，所有外型結構尺寸需以工程師現場設計為準，如需詳細產品技術資料及連接尺寸，請與我公司技術部或者銷售部聯系，公司技術人員會為您提供完整的圖紙及技術資料。
