ZRSW電動微小流量調節閥

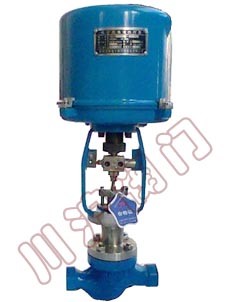

ZRSW電動微小流量調節閥 ZRSW電動微小流量調節閥

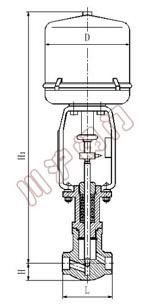

電動微小流量調節閥 電動微小流量調節閥 結構圖

一、電動微小流量調節閥 概述

ZRSW系列微小流量調節閥是專門針對小流量調節而開發的小口徑調節閥。它具有體積小、重量輕、性能高、用于微小流量的精確控制等特點。調節不干凈介質時，應針對其節流間隙小的問題，注意預防堵卡現象的發生。它適用于液體、蒸汽等 介質的注流量調節場合。

本系列調節閥采用模塊化設計，可采用不同組合、配用各種附件。

二、電動微小流量調節閥 主要零部件參數

本體部分
● 閥體形式：直通鍛造閥體
● 閥體材質：20# F22 304 316
● 公稱通徑：DN1.5～DN20
● 公稱壓力：PN1.6 4.0 10.0 16.0 20.0 32.0MPa
ANSI 150 300 600 900 1500LB
連接形式：法蘭:FF RF RTJ等
螺紋:NPT
焊接:SW BW
● 結構長度：符合IEC534
● 閥蓋形式：一體式
● 填 料：聚四氟乙烯 柔性石墨等
● 密 封 墊：金屬夾石墨密封墊 四氟乙烯墊等
閥內部件
● 閥芯型式：單座柱塞式
● 流量特性：等百分比、線性
執行機構
● 3810系列、PSL系列、CV3000系列

三、電動微小流量調節閥 主要技術參數

公稱通徑(mm) G1/2" G3/4"
閥座直徑(mm) 1.5 3 4 5 6 7 8 9
流量系數Kv 0.025 0.08 0.12 0.20 0.32 0.50 0.80 1.00
可調范圍 30:1
公稱壓力 標準產品1.6 4.0 6.4、10MPa
閥芯形式 單座柱塞型閥芯
流量特性 直線
工作溫度 普通型-40～230℃，散熱片型230～450℃，特殊訂貨450～600℃
法蘭標準 符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產

注： 工作溫度、公稱壓力、公稱通徑超出列表范圍的產品可與本公司商洽解決。

四、電動微小流量調節閥 主要外形尺寸

公通通徑(mm) G1/2" G3/4"
連接長度 L(mm) 92 92
高度 H(mm) 30 30
H1(mm) 400 400
電動執行器寬D(mm) 225 225
