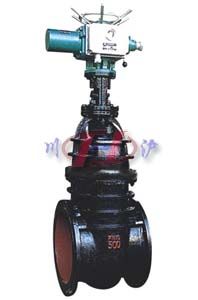

電動暗桿閘閥

電動暗桿閘閥	電動暗桿閘閥 (內部結構圖)

■ 產品概述

川滬公司生產的電動暗桿閘閥該產品驅動部分采用多回轉電動裝置，用以驅動和控制閥門的開啟和關閉，操作人員可以在控制室內遠距離對電動暗桿閘閥進行控制，也可以現場手動操作，也可以與計算機配合實現計算機自動控制。電動暗桿閘閥廣泛應用于排水、供熱、電站、化工、食品、造紙、制藥、煤碳、采礦等工程，滿足了現代工、農業的自動化要求。

■ 產品特點

1、電動暗桿閘閥適用于液、氣介質管路和設備，作為接通和斷流之用。
2、電動暗桿閘閥在管路中主要作截流用，安裝不受流向限制。傳動方式采用電動，啟閉時可傳遞較大的力矩，大大減輕了啟閉強度。
3、電動暗桿閘閥具有強度高、剛性好、耐磨損、壽命長、性能穩定等特點

■ 技術標準

執行標準	設計制造	結構長度	法蘭面尺寸	試驗-檢驗
	GB/T12234-89	GB/T12221-89	JB79 GB/T9113	JB/T9092-99 GB/T13927-92

■ 主要性能規范

型號	公稱壓力 (MPa)	試驗壓力 (MPa)		工作溫度	使用介質
		密封	強度
Z945H-10	1.0	1.1	1.5	≤200 ℃	水、蒸汽、油
Z945W-10
Z945T-10				≤100 ℃	油品、煤氣

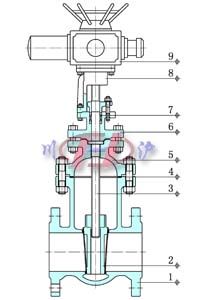

■ 主要零件材料

1	閥體	灰鑄鐵、鑄鋼
2	閘板	碳鋼+合金鋼、灰鑄鐵、灰鑄鐵+黃銅
3	閥桿	碳鋼、不銹鋼、黃銅
4	墊片	四氟墊片、金屬石墨墊片
5	大閥蓋	灰鑄鐵、鑄鋼
6	小閥蓋	灰鑄鐵、鑄鋼
7	填料	句四氟乙烯、柔性石墨、浸油石棉盤根
8	支架	灰鑄鐵、鑄鋼
9	電動執行器	殼體(HT200、WCB)

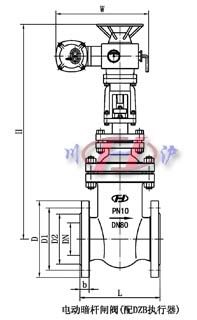

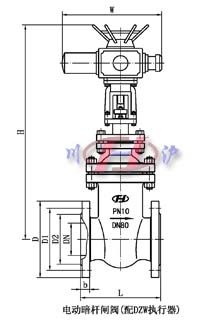

■ 主要外形及連接尺寸

公稱通徑DN	L	H	W	D	D1	D2	b
50	180	根據客戶 所要求配 置電動執 行器而定		160	125	100	20
65	195			180	145	120	20
80	210			195	160	135	22
100	230			215	180	155	22
125	255			245	210	185	24
150	280			280	240	210	24
200	330			335	295	265	26
250	380			390	350	320	28
300	420			440	400	368	28
350	450			500	460	428	30
400	480			565	515	482	32
450	510			615	565	538	32
500	540			670	620	585	34
600	600			780	725	685	36
700	660			895	840	800	40
