CK50/CK70/CK90系列閥門驅動器

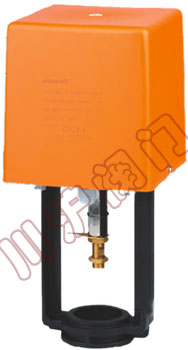

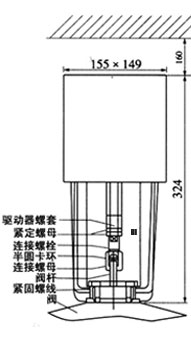

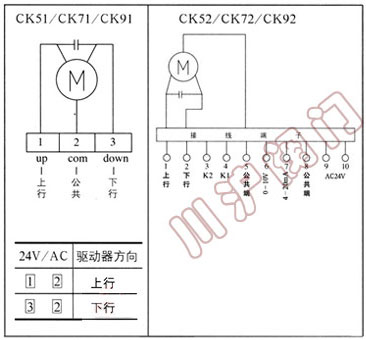

CK50/CK70/CK90系列閥門驅動器	CK50/CK70/CK90系列閥門驅動器接線圖	CK50/CK70/CK90系列閥門驅動器結構圖

一、CK50/CK70/CK90系列閥門驅動器 概述

CK50/CK70/CK90系列直行程執行器(驅動器)，適用于二通、三通的VB系列DN65～DN200調節閥門配用。

二、CK50/CK70/CK90系列閥門驅動器 型號說明

CK51/CK71/CK91:浮態控制。
 CK52/CK72/CK92:標準信號控制，能接受0～10V或4～20mA控制信號，并反饋0～10V閥門位置電壓信號，提供比例式控制。

三、CK50/CK70/CK90系列閥門驅動器 特點

24V交流電壓的同步可逆轉馬達。
采用小型行程開關限位。
CK52/CK72/CK92內置數碼管顯示，調試更加直觀方便、控制精度高、響應速度快
阻燃ABS塑料外罩
可附加手動控制桿。
現場安裝方便。
適合45mm以下的直行程調節閥

四、CK50/CK70/CK90系列閥門驅動器 工作原理

驅動器是由一可逆同步馬達驅動，閥門閥桿上行或下行以開閉閥門。當閥門全開或全關時，對驅動器產生一反作力，使驅動器內部微動開關斷電，驅動器停止工作。驅動器在接受控制信號時，可令閥門開啟一定開度，并可在沒有信號時穩定地停在任何一點。

五、CK50/CK70/CK90系列閥門驅動器 技術參數
