川滬首頁 >> 產品展示 >> 電磁閥 >> 潛水電磁閥

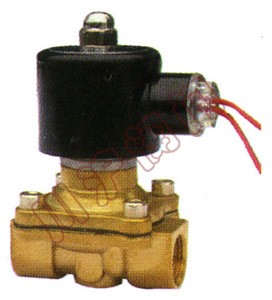

SLDF潛水電磁閥|水用電磁閥

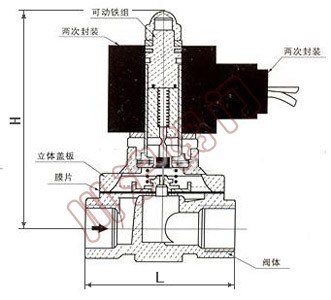

SLDF潛水電磁閥 SLDF潛水電磁閥,內部結構外型尺寸圖
潛水電磁閥 潛水電磁閥 尺寸圖

一、潛水電磁閥 應用范圍

 水景藝術、音樂噴泉、跑泉、跳泉、等各種噴泉及水下管路、潮濕環境管路控制，適應于江、河、湖、海及人工水池等水下環境使用。

二、潛水電磁閥 主要技術參數

原理結構①：直動膜片型、先導膜片型
控制方式：常閉式
流體范圍：水
使用壽命：≥25萬次
流體溫度：C1組：-5℃~+50℃
接口形式：螺紋式、法蘭式（型號規格后帶F）
閥體材質：黃銅（略）、304不銹鋼（型號后用-304表示）
標準電壓：AC220V、DC24V (其它可特制)
電氣連接：澆封預埋式防水電纜線（線長度可定制）
防護等級：國際標準IP68

三、潛水電磁閥 性能特點

歐標工藝 性能穩定 進口膜片 超長壽命
反應靈敏 抗污耐臟 多級密封 保護線圈

四、潛水電磁閥 工作原理

 膜片把脈沖電磁閥分成前、后二個氣室，當接通壓縮空氣時，壓縮空氣通過節流孔進入后氣室，此時后氣室壓力將膜片緊貼閥的輸出口，脈沖電磁閥處于“關閉”狀態；脈沖噴吹控制儀的電信號使脈沖電磁閥動鐵芯上移，閥后氣室放氣孔打開，后氣室迅速失壓，膜片上移，壓縮空氣通過閥輸出口噴吹，脈沖電磁閥處于“開啟”狀態；脈沖噴吹控制儀電信號消失，脈沖電磁閥動鐵芯復位，后氣室放氣孔關閉，后氣室壓力升高使膜片緊貼閥的輸出口，脈沖電磁閥又處于“關閉”狀態。

五、潛水電磁閥 安裝尺寸

型號規格 螺紋接口
（英寸） 		公稱通徑(mm) 開關速度 工作壓力
(bar) 		螺紋式外形尺寸(mm) 法蘭式外形尺寸(mm)
L H L H 連體304法蘭盤
（銅閥為鑲嵌法蘭）
SLDF10 G3/8 15 ≤0.1秒 B06級：0-6
B08級：0-8		 68 116
SLDF15 G1/2 15 68 116
SLDF 20 G3/4 20 72 122

 SLDF 25

G1 25 100 135 135 160 4-φ13.5*φ85
SLDF 32 G1 1/4 34 110 150 151 210 4-φ17.5*φ100
SLDF 40

  G1 1/2

40 ≤0.2秒 122 170 151 215 4-φ17.5*φ110
SLDF 50 G2 50 170 210 200 251 4-φ17.5*φ125
SLDF 65F   65 B6級：0.5-6     255 280 4-φ17.5*φ145
SLDF 80F   80 ≤1秒     275 300 8-φ17.5*φ160
SLDF 100F   100 ≤1秒       320 350 8-φ17.5*φ180
SLDF 150F   150 ≤1秒       450 405 8-φ22*φ240

注解：直動膜片型：DN10~DN50,先導膜片式：DN65~DN150，先導膜片型必須潛入水下使用；
備注：安裝方式[任意]；同時本公司可提供帶過濾型的潛水閥，訂貨時在型號后加－G表示。
