川滬首頁 >> 產品展示 >> 電磁閥 >> 黃銅電磁閥

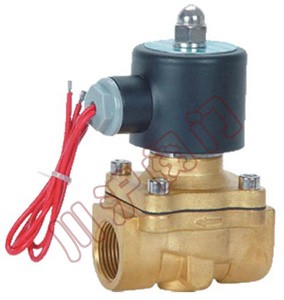

ZCL黃銅電磁閥

黃銅電磁閥 黃銅電磁閥 外型尺寸圖
黃銅電磁閥 黃銅電磁閥 外型尺寸圖

一、黃銅電磁閥 應用范圍

 船舶重工、石油化工、電力裝備、醫藥設備、工業爐窯、干燥設備、消防設備、暖通空調、清洗設備、電鍍涂裝、食品工業、真空管路、水廠虹吸系統等。

二、黃銅電磁閥 主要技術參數

原理結構：直動活塞型
環境溫度：-25--60℃；
控制方式：常閉式
標準電壓：AC220V、DC24V (其它可特制)
流體范圍①：水、氣、油、蒸汽、真空、油等。
流體溫度：C1組：≤60℃；C4組：≤180℃
密封材料：PTFE、NBR
閥體材質②：精鑄黃銅
電氣連接：接線盒（2個不分正負極電源端子、1個接地端子）
防護等級：國標IP54

三、黃銅電磁閥 性能特點

錐式活塞 經久耐磨 中西結合 選材精良
真空高溫 開關靈敏 經濟實惠 廣泛應用

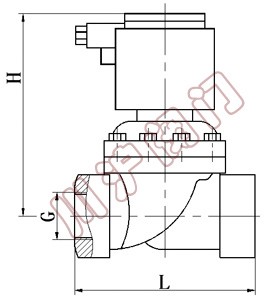

四、黃銅電磁閥 安裝尺寸

型號規格 通徑DN
（mm） 		工作壓力
（bar） 		Kv值
（m3/h） 		螺紋型尺寸（mm） 法蘭型尺寸（mm）
G L H L H 法蘭孔距 安裝螺絲
ZCL15 15 B8級：0-8
BG0級：-1--0
（真空、負壓）
B16級：0--16（特制） 		2.8 1/2〃 90 160 101 185 Φ65 4-Φ13.5
ZCL20 20 5.0 3/4〃 100 195 105 210 Φ75 4-Φ13.5
ZCL 25 25 10 1〃 100 195 105 220 Φ85 4-Φ13.5
ZCL 32 32 19 1 1/4〃 112 205 122 240 Φ100 4-Φ18
ZCL40 40 26 1 1/2〃 126 225 145 248 Φ110 4-Φ18
ZCL50 50 42 2〃 127 225 150 255 Φ125 4-Φ18

注解：
①流體若含有雜質，應在電磁閥前端管路上安裝過濾閥（濾網≥60目），粘度≤20CST，且無凝固或結晶現象；
 ②常規材質：閥體及閥芯均為黃銅，若需不銹鋼閥芯請特殊定制； ③法蘭連接請型號規格后加F表示,螺紋略。備注：安裝方式為水平式。
