川滬首頁 >> 產品展示 >> 電磁閥 >> 煤氣電磁閥

ZCM煤氣電磁閥|天然氣電磁閥

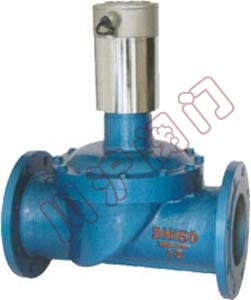

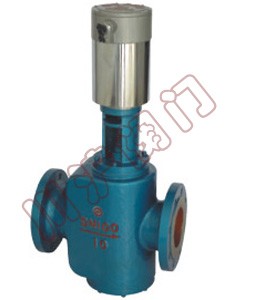

ZCM煤氣電磁閥 常閉式 ZCM煤氣電磁閥 常開式
煤氣電磁閥 常閉式 煤氣電磁閥 常開式

一、煤氣電磁閥 概述

 ZCM電磁閥是適用于城市煤氣、液化石油氣，天然氣等多種煤氣為加熱燃燒介質管路做二位式通斷切換，進行溫度自動控制的執行機構。它廣泛應用于紡織業、印刷業的煤氣熱定型和玻璃、燈泡業的窯爐加熱及其它行業的煤氣加熱自控系統。

二、煤氣電磁閥 工作原理

常閉型：
本閥DNl5—50系一次開閥的直動式低壓電磁閥，DN65—300系二次開閥的先導式電磁閥。直動式電磁閥在接受電信號后，電磁力直接將閥塞提起，介質流通；斷電后，電磁力消失，閥塞在自重和彈簧力作下下落，介質斷流。
先導式電磁閥在接受電信號后，銜鐵在電磁力作用下先帶動副閥閥塞捉起，主閥膜片上流體經副閥流走，減少了作用在主閥膜片上的壓力，當主閥膜片上的壓力減少到一定值時，銜鐵帶動主閥膜片，并利用壓差使主閥打開，介質流通；線圈斷電后，電磁力消失，銜鐵因自重下落復位，同時依靠介質壓力，主閥得以緊密關閉。
常開型：
 閥門應用獨特的直動式結構，當給電磁頭的線圈通電時， 位于線圈周圍的靜鐵芯組件便產生磁性，磁力克服閥桿組件重力和回位彈簧彈力后將動鐵芯連同閥桿組件向上吸起，從而使固連在閥桿組件上的閥盤與閥座緊密貼緊而密封， 閥門關閉；斷電后，閥盤在回位彈簧及閥桿組件重力作用下恢復原位，閥門開啟，管道恢復正常通氣。

二、煤氣電磁閥 型號規格說明

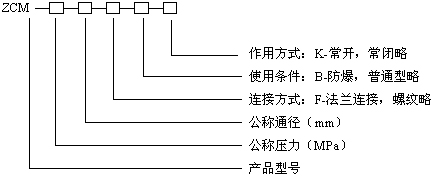

ZCM煤氣電磁閥型號規格

三、煤氣電磁閥 技術參數

公稱通徑（mm） 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
工作介質 煤氣、液化石油氣和天然氣
介質溫度℃ -20~80
環境溫度℃ -40~60
公稱壓力(MPa) 1.0
工作壓差(MPa) 0~0.03 0~0.1
安裝方式 垂直安裝
電源電壓 AC 220V其它規格可作特殊訂貨
工作電流(A) 直流 0.13 0.17 0.41 0.71 1.1
交流 0.13 0.17 0.41 0.71 1.1
功率(VA) 直流 26 33 80 140 220
交流 26 33 80 140 220
防爆標志 ExdIIBT4

四、煤氣電磁閥 安裝尺寸

ZCM煤氣電磁閥 螺紋式 ZCM煤氣電磁閥 法蘭式(常開型) ZCM煤氣電磁閥 法蘭式(常閉型)
ZCM煤氣電磁閥 螺紋式 ZCM煤氣電磁閥 法蘭式(常閉型) ZCM煤氣電磁閥 法蘭式(常開型)
公稱通徑 DN 內螺紋連接 法蘭連接
內螺紋 外形尺寸 外形尺寸 法蘭尺寸
H L G H L D D1 D2 b f n-d
15 153 92 1/2 210 130 95 65 46 14 2 4 -Φ14
20 153 92 3/4 210 150 105 75 56 16 2 4 -Φ14
25 153 110 1 210 160 115 85 65 16 3 4 -Φ14
32 176 120 11/4 221 180 140 100 76 18 3 4 -Φ18
40 176 140 11/2 230 200 150 110 84 18 3 4 -Φ18
50 192 162 2 252 230 165 125 99 20 3 4 -Φ18
65       390 290 185 145 118 20 3 4 Φ18
80       401 310 200 160 132 22 3 8 -Φ18
100       408 350 220 180 156 24 3 8 -Φ18
125       424 400 250 210 184 26 3 8 -Φ18
150       515 480 285 240 211 26 3 8 -Φ22
200       540 600 340 295 266 26 3 8-Φ22
250       573 730 395 350 319 28 3 12-Φ22
300       608 850 445 400 370 28 4 12-Φ22
350       700 980 505 460 429 30 4 16-Φ22
