對夾式襯膠蝶閥

D71J對夾式襯膠蝶閥	D371J對夾式襯膠蝶閥

一、對夾式襯膠蝶閥 用途及特點

對夾式襯膠蝶閥閥體材質可選用球墨鑄鐵、碳鋼、304不銹鋼、316不銹鋼等，用EPDM、PTFE等材質作為橡膠襯套、閥板也襯上橡膠后，閥體和介質徹底隔離，即使有腐蝕性的介質也難以對閥體進行腐蝕，使得閥門在耐用性、適用范圍上有了大大的提升。其主要特點為:
1.對夾式襯膠蝶閥閥體通道全襯橡膠，蝶板采用球鐵鍍鉻、不銹鋼、銅合金等耐腐蝕材料，因此閥門耐腐蝕，壽命長。閥門適用于凈水及無纏繞性雜質污水系統，作啟閉與調節流量用。
2.中心式蝶閥結構，雙向密封，可任意方向安裝，不受介質流向限制。
3.對夾式安裝，結構尺寸短、體積小、重量輕。節省安裝空間。
4.分段軸設計，薄型蝶板.是流阻小的蝶閥。

二、對夾式襯膠蝶閥 采用標準

設計標準：GB/T2238-1989
法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999

三、對夾式襯膠蝶閥 主要技術參數

公稱通徑	DN（mm）	50～2000
公稱壓力	PN（MPa）	0.6	1.0	1.6
試驗壓力	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	氣密封試驗	0.6	0.6	0.6
適用介質	空氣、水、污水、蒸氣、煤氣、油品等。
驅動形式	手動、蝸桿蝸輪傳動、氣傳動、電傳動。

零件名稱	材料
閥體	球墨鑄鐵、鑄鋼、合金鋼、不銹鋼
蝶板	鑄鋼、不銹鋼及特殊材料
密封圈	各種橡膠、聚四氟
閥桿	2Cr13、不銹鋼
填料	O型圈、柔性石墨O

四、對夾式襯膠蝶閥密封材料選用和適用溫度

材料品種	氯丁橡膠	丁晴橡膠	乙丙橡膠	聚四氟乙烯	硅橡膠	氟橡膠	天然橡膠	尼龍
英語簡稱	CR	NBR	EPDM	PTFE	SI	VITON	NR	PA
型號代號	X或J	XA或JA	XB或JB	F或XC、JC	XD或JD	XE或JE	X1	N
耐高溫度	82℃	93℃	150℃	232℃	250℃	204℃	85℃	93℃
耐低溫度	-40℃	-40℃	-40℃	-268℃	-70℃	-23℃	-20℃	-73℃
適用工作溫度	0~+80℃	-20~+82℃	-40~+125℃	-30~+150℃	-70~+150℃	-23~+150℃	-20~+85℃	-30~+93℃

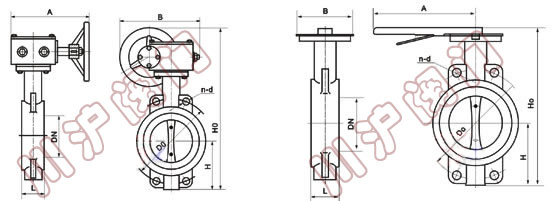

五、對夾式襯膠蝶閥 外形尺寸

D71	X	-	6	Z Q C P R系列連接尺寸
			10
	J		16

公稱通徑		結構長度(標準值)	外形尺寸(參考值)				連接尺寸(標準值)
							0.6MPa		1.0MPa		1.6MPa
毫米	英寸	L	H	H0	A	B	D0	n-d	D0	n-d	D0	n-d
50	2	43	63	235	270	65	110	4-14	125	4-18	125	4-18
65	21/2	46	70	250	270	65	130	4-14	145	4-18	145	4-18
80	3	46	83	275	270	65	150	4-18	160	8-18	160	8-18
100	4	52	105	316	270	65	170	4-18	180	8-18	180	8-18
125	5	56	115	340	310	65	200	8-18	210	8-18	210	8-18
150	6	56	137	376	310	65	225	8-18	240	8-22	240	8-22

D371	X	-	6	Z Q C P R系列連接尺寸
			10
	J		16

公稱通徑		結構長度(標準值)	外形尺寸(參考值)				連接尺寸(標準值)
							0.6MPa		1.0MPa		1.6MPa
毫米	英寸	L	H	H0	A	B	D0	n-d	D0	n-d	D0	n-d
50	2	43	63	306	180	200	110	4-14	125	4-18	125	4-18
65	21/2	46	70	321	180	200	130	4-14	145	4-18	145	4-18
80	3	46	83	346	180	200	150	4-18	160	8-18	160	8-18
100	4	52	105	387	180	200	170	4-18	180	8-18	180	8-18
125	5	56	115	411	180	200	200	8-18	210	8-18	210	8-18
150	6	56	137	447	270	280	225	8-18	240	8-22	240	8-22
200	8	60	164	572	270	280	280	8-18	295	8-22	295	12-22
250	10	68	206	646	270	280	335	12-18	350	12-22	355	12-26
300	12	78	230	738	380	420	395	12-22	400	12-22	410	12-26
350	14	78	248	761	380	420	445	12-22	460	16-22	470	16-26
400	16	102	289	877	450	470	495	16-22	515	16-26	525	16-30
450	18	114	320	938	480	490	550	16-22	565	20-26	585	20-30
500	20	127	343	993	480	490	600	20-22	620	20-26	650	20-33
600	24	154	413	1131	480	490	705	20-26	725	20-30	770	20-36
700	28	165	478	1476	640	660	810	24-26	840	24-30	840	24-36
800	32	190	525	1533	640	660	920	24-30	950	24-33	950	24-39
900	36	203	585	1655	750	860	1020	24-30	1050	28-33	1050	28-39
1000	40	216	640	1765	850	900	1120	28-30	1160	28-36	1170	28-42
1200	48	254	755	1995	850	900	1340	32-33	1380	32-39	1390	32-48
1400	56	279	910	2310	1000	925	1560	36-36	1590	36-42	1590	36-48
1600	64	318	1030	2595	1000	925	1760	40-36	1820	40-48	1820	40-56
1800	72	356	1140	2810	1100	980	1970	44-39	2020	44-48	2020	4-56
2000	80	406	1250	3100	1100	980	2180	48-42	2230	48-48	2230	48-62

注:閥板襯橡膠
