川滬首頁 >> 產品展示 >> 減壓閥 >> 薄膜式減壓閥|水用減壓閥

Y42X薄膜式減壓閥|水用減壓閥

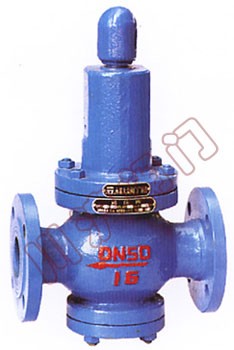

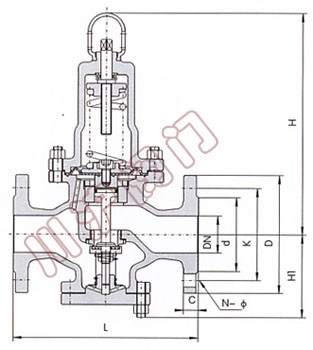

Y42X薄膜式減壓閥 Y42X薄膜式減壓閥,結構圖
Y42X薄膜式減壓閥 Y42X薄膜式減壓閥 結構圖

一、水用減壓閥 結構特點和用處

本系列減壓閥屬于直接作用式薄膜彈簧減壓閥。主要由調節彈簧、膜片、活塞、閥座、閥瓣等零件組成。利用膜片直接傳感下游壓力驅動閥瓣，控制閥瓣開度完成減壓穩壓功能。
本產品在城市建筑、高層建筑的冷熱供水系統中，可取代常規分區水管，節省設備。也可在通常的冷熱水管網中，起減壓穩壓作用。
本產品調壓、穩壓動作平穩，適用于水和非腐蝕性液體介質的管路。

二、水用減壓閥 主要技術參數和性能指標

公稱壓力(Mpa)

1.0

1.6

2.5

殼體試驗壓力(Mpa)

1.5

2.4

3.75

密封試驗壓力(Mpa)

1.0

1.6

2.5

高進口壓力(Mpa)

1.0

1.6

2.5

出口壓力范圍(Mpa)

0.2-0.8

0.2-1.0

0.4-1.6

壓力特性偏差(Mpa)△P2P

GB12244-1989

流量特性偏差(Mpa)P2G>

GB12244-1989

滲漏量

0

工作溫度

0℃-90℃

*：殼體試驗不包括膜片、閥蓋

三、水用減壓閥 流量系數

DN

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400
Cv

1

2

4

4

6

13

14

38

40

85

90

165

350

520

690

950

四、水用減壓閥 主要零件材料

零件名稱 材料
閥體、上蓋、下蓋 灰鑄鐵、鑄鋼
調節彈簧 硅錳鋼
活塞 不銹鋼
缸套 不銹鋼

五、水用減壓閥 主要外形尺寸

公稱通徑DN 外 形 尺 寸
L H Hl

15

160

265

100

20

160

265

100

25

180

285

110

32

200

285

110

40

220

320

120

50

250

320

120

65

280

335

140

80

310

425

165

100

350

445

185

125

400

590

225

150

450

625

260

200

500

680

280

250

650

855

335

300

800

935

385

350

850

1015

430

400

900

1095

455

450

900

1165

500

500

950

1205

525
