氣動高壓球閥

氣動高壓球閥 (焊接式)	氣動高壓球閥 (法蘭式)

一、氣動高壓球閥 概述

上海川滬閥門有限公司生產的氣動高壓球閥,具有優點：

1. 在大工作壓力下能夠保持其結構的抗壓均勻性。
2. 主要適用于水、油、氣等非腐蝕性介質和酸堿腐蝕性介質。
3. 廣泛應用于化工、石油、天然氣、冶金、等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管線。

二、氣動高壓球閥 閥體

閥體形式	三段式鍛造閥體
公稱通徑	DN15～300mm、1/2"～12"
公稱壓力	國標PN1.6、2.5、4.0、6.4、10.0、16.0、25.0 MPa；美標ANSI 150、300、600、900LB
法蘭標準	ANSI、GB、JB、HG等
連接形式	法蘭式、焊接式、螺紋式(適用于PN10MPa以內)
閥蓋形式	整體式
壓蓋型式	螺栓壓緊式
密封填料	V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、柔性石墨

三、氣動高壓球閥 閥內件

閥芯形式	O型球體閥芯
流量特性	快開特性

四、氣動高壓球閥 執行機構

執行器型號	GT、SR、ST、AT、AW系列單(雙)作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-20～+90℃
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
可配附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

五、氣動高壓球閥 性能指標

公稱通徑 DN(mm)	DN15～300mm、1/2"～12"
允許壓差(MPa)	≤ 公稱壓力
動作范圍	0～90°
泄露量Q	軟密封為零泄露；金屬密封符合ANSI B16.104 IV級標準
基本誤差	帶定位器：小于全行程的±2%
回差	帶定位器：小于全行程的2%

六、氣動高壓球閥 零件材料

零件名稱	材料
閥體、閥蓋	WCB	ZGOOCr17Ni14Mo2(CF3M)	ZG1Cr18Ni9Ti(CF8)	ZG1Cr18Ni12Mo2Ti(CF8M)
球體	2Cr13	ZGOOCr17Ni14Mo2(CF3M)	ZG1Cr18Ni9Ti(CF8)	ZG1Cr18Ni12Mo2Ti(CF8M)
閥桿	2Cr13	316L	1Cr18Ni9Ti(304)	1Cr18Ni12Mo2Ti(316)
閥座密封圈	PTFE、碳素纖維＋PTFE、對位聚苯
螺柱、螺母	35 35CrMoA(B7) 45(2H)	2Cr13(420) 1Cr18Ni9 1Cr17Ni2(431)
密封填料	Ｖ型PTFE、柔性石墨

七、氣動高壓球閥 性能規范

公稱通徑DN(mm)		DN15-300							1/2"～12"
公稱壓力	PN(MPa)	1.6	2.5	4.0	6.4	10.0	16.0	25.0	150	300	400	600	900	1500
試驗壓力	強度試驗	2.4	3.75	6.0	9.6	15.0	24.0	37.5	3.1	7.8	10.2	15.3	23.1	38.4
	密封試驗	1.76	2.75	4.4	7.04	11.0	17.6	27.5	2.2	5.6	7.5	11.2	16.8	28.1
	低壓氣密試驗	0.5～0.7
適用介質	水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃)

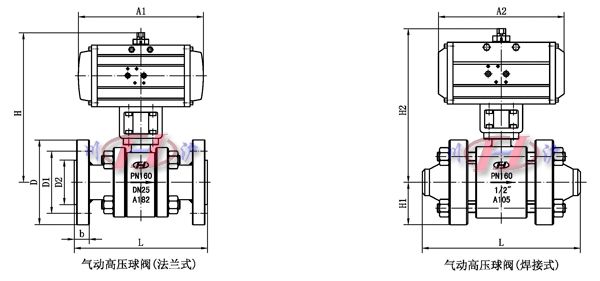

八、氣動高壓球閥 主要外形及連接尺寸

公稱通徑 DN(mm)	15～300、1/2"～12"
L	由于該閥門為訂做產品及各標準連接尺寸都不相同，如需要詳細連接尺寸及技術書資料，請聯系公司技術部或銷售 部 ，技術人員將會為您提供完整的圖紙及技術資料，所有外型結構尺寸需以工程師設計為準。
H、H1、H2
D
D1
D2
A1
b
