Q611內螺紋氣動球閥

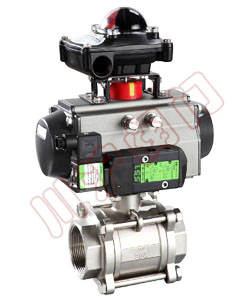

Q611內螺紋氣動球閥 Q611內螺紋氣動球閥結構圖
內螺紋氣動球閥 內螺紋氣動球閥結構圖

一、內螺紋氣動球閥 概述

內螺紋氣動球閥是川滬閥門引進國外先進技術的基礎上進行更新設計，精心制造的產品。它是以壓縮空氣為動力，閥桿帶動閥芯在閥體內轉動90°，就可以實現閥門換向和一進兩出或兩進一出的功能。該產品密封性能分為金屬密封與軟密封。具有結構緊湊、體積精小、密封性好、運行可靠、維修容易、安裝方便、適應性強等優點。可廣泛用于石油、化工、輕工、制藥、造紙等工業過程自動控制系統中作遠距離集中控制或就地控制;內螺紋連接球閥及焊接球閥分為整體、兩段式及三段式，閥體鑄造采用國外先進工藝、結構合理、造型美觀，閥座采用彈性密封結構，密封可靠，啟閉輕松；閥桿采用到密封下裝式結構，閥腔異常升壓時，閥桿不會被沖出。

一、內螺紋氣動球閥 技術參數

技術參數： *閥體材料：不銹鋼/銅
*閥門功能：雙向
*工作壓力：16kgf/cm *球閥密封：聚四氟乙稀
*控制壓力：4-8kgF/cm
*介質溫度：-10℃-+200℃ *致動器密封：氟橡膠
*環境溫度：-10℃-+60℃
*適用介質：中性氣體和液體 *致動器材料：合金鋁
*氣源接口：G1/8

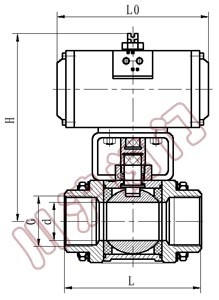

二、內螺紋氣動球閥 外形尺寸(mm)

接口 L L0 H d G
G1/2 73 104 116 15 1/2”
G3/4 85 104 121 20 3/4”
G1 91 140 139 25 1”
G1-1/4 112 140 152 32 1-1/4”
G1-1/2 120 164 165 40 1-1/2”
G2 147 190 202 50 2”
