ZJSW氣動微小流量調節閥

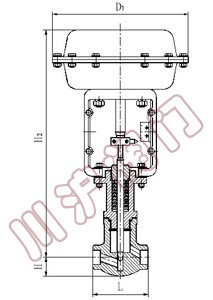

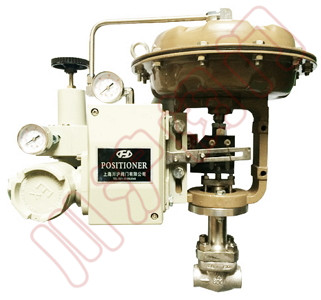

氣動微小流量調節閥	氣動微小流量調節閥 結構圖

一、氣動微小流量調節閥 概述

 氣動微小流量調節閥是專門針對小流量調節而開發的小口徑調節閥。它具有體積小、重量輕、性能高、用于微小流量的精確控制等特點。調節不干凈介質時，應針對其節流間隙小的問題，注意預防堵卡現象的發生。它適用于液體、蒸汽等 介質的注流量調節場合。

本系列調節閥采用模塊化設計，可采用不同組合、配用各種附件。

二、氣動微小流量調節閥 主要零部件參數

本體部分
● 閥體形式：直通鍛造閥體
● 閥體材質：20# F22 304 316
● 公稱通徑：DN1.5～DN20
● 公稱壓力：PN（國標）1.6 4.0 10.0 16.0 20.0 32.0MPa ， ANSI（美標） 150 300 600 900 1500LB
● 連接形式：法蘭:FF RF RTJ等，螺紋:NPT，焊接:SW BW
● 結構長度：符合IEC534
● 閥蓋形式：一體式
● 填 料：聚四氟乙烯 柔性石墨等
● 密 封 墊：金屬夾石墨密封墊 四氟乙烯墊等
閥內部件
● 閥芯型式：單座柱塞式
● 流量特性：等百分比、線性
執行機構
● 氣 動：氣動薄膜多彈簧執行機構
● 單 作 用：氣—開（彈簧復位）
● 雙 作 用：氣—開/氣—關

三、氣動微小流量調節閥 主要技術參數

注： 工作溫度、公稱壓力、公稱通徑超出列表范圍的產品可與本公司商洽解決。 *注量系數<0.08需特殊訂貨。

四、氣動微小流量調節閥 主要性能指標

泄漏率：Ⅵ 級， 小于額定流量的10-4
回差：不帶定位器， 小于全行程的3%； 帶定位器， 小于全行程的1%
基本誤差：不帶定位器， 小于全行程的±5%； 帶定位器， 小于全行程的±1%
 死區：不帶定位器 ， 小于全行程的3%； 帶定位器， 小于全行程的1%注：測試使用填料為聚四氟乙烯填料。

五、氣動微小流量調節閥 允許壓差

注：（1）ZHA：正作用執行機構 ；ZHB 反作用執行機構。

六、氣動微小流量調節閥 外型尺寸及重量
