川滬首頁 >> 產品展示 >> 氣動執行器 >> AW氣動執行器

AW氣動執行器

一、AW氣動執行器 概述

 AW氣動執行器分為雙作用式和單作用式（彈簧復位），兩個分體氣缸，容易制造大尺寸缸體， 輸出扭矩大，動作靈活平穩；缸體內壁和活塞軸鍍硬鉻，有很好的抗磨性；所有滑動部件之間配有無油潤滑軸和導向環以降低摩擦系數，延長使用壽命，AW氣動執行器的U型曲線特性輸出扭矩更適用于大口徑球閥、蝶閥。

AW氣動執行器

AW雙作用型氣動執行器

二、AW氣動執行器 特點及參數

基本設計：氣動雙氣缸雙活塞拔叉式傳動機構；型號AWxx=雙作用式；型號AWxxS=單作用式（彈簧復位）。
回轉角度：雙作用式=90℃；單作用式=90℃；從兩端可調節角度 -5O ～ +5O。
工作環境溫度：-20℃ ～ 90℃。
氣源壓力：0.2 ～ 0.8Mpa（大1.0Mpa）。

 AW氣動執行器

AW單作用型氣動執行器

三、AW氣動執行器 工作原理

雙作用式配管原理

常閉式(通電開啟型) 常開式(通電切斷型)

單作用式配管原理

常閉式(通電開啟型) 常開式(通電切斷型)

四、AW氣動執行器 雙作用式輸出扭矩

型號規格 氣源壓力（Mpa）
0.3 0.4 0.5 0.6 0.7
AW13 515 620 770 930 1080
AW17 950 1270 1590 1910 2230
AW20 2150 2870 3580 4300 5020
AW25 3360 4480 5600 6720 7850
Aw28 5150 6860 8580 10300 12020
AW35 10120 13500 16870 20250 23620
AW40 13220 17630 22040 26450 30860
AW50 22460 29950 37440 44930 52420
AW60 47300 63070 78840 94610 110380

五、AW氣動執行器 單作用式輸出扭矩

型號規格 彈簧扭矩 氣源壓力（Mpa）
0.4 0.5 0.6
小 大 小 大 小 大 小 大
AW13S 230 430 185

340

 340 545 490 700
AW17S 330 670 600 930 920 1290 1230 1573
AW20S 1190 1980 880 1670 1600 2390 2320 3110
AW25S 1600 2510 1970 2880 3090 4000 4210 5120
AW28S 2900 5610 1250 3960 2970 5685 4680 7400
AW35S 5520 10740 2760 7970 6130 11340 9510 14720
AW40S 8770 16140 1480 8860 5900 13260 10300 17670
AW50S 13110 27490 6370 20750 14840 29220 23310 37700

六、AW氣動執行器 執行器的重量/容量/開或閉的時間

雙作用式 容量L 重量KG 單作用式 容量L 重量KG 開或閉時間S
GTD40 0.12 0.7 GTE40 0.06 -- ≥0.5
GTD52 0.23 1.5 GTE52 0.12 -- ≥0.5
GTD65 0.46 2.0 GTE65 0.22 3.6 ≥0.5
GTD80 0.80 3.0 GTE80 0.38 5.5 ≥1.0
GTD90 1.10 4.5 GTE90 0.50 8.0 ≥1.0
GTD100 1.60 6.0 GTE100 0.79 10.5 ≥1.0
GTD115 2.33 8.0 GTE115 1.14 13.6 ≥2.0
GTD125 3.03 9.5 GTE125 1.46 16.2 ≥2.0
GTD145 5.40 14.0 GTE145 2.34 23.1 ≥2.5
GTD160 6.10 18.0 GTE160 3.00 30.0 ≥4.0
GTD190 11.0 26.0 GTE190 4.80 41.6 ≥5.0
GTD210 15.4 33.0 GTE210 7.10 52.8 ≥7.0
GTD255 31.1 72.0 GTE255 14.1 112.0 ≥10.0
GTD300 45.9 102.0 GTE300 21.3 153.0 ≥10.0
GTD350 68.5 153.0 GTE350 32.7 222.0 ≥10.0

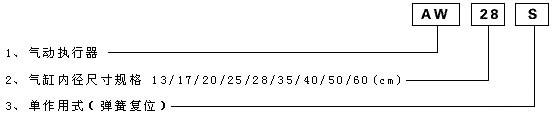

七、AW氣動執行器 型號編制說明
