川滬首頁 >> 產品展示 >> 球閥 >>Q46四通換向球閥

Q46四通換向球閥

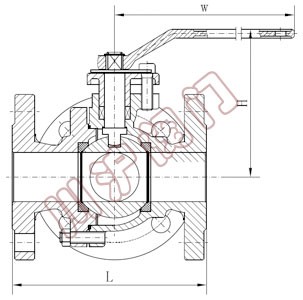

Q46四通換向球閥 Q46四通換向球閥 結構圖
Q46四通換向球閥 Q46四通換向球閥 結構圖

一、Q46四通換向球閥 主要零件材質

零件名稱
材 質
GB ASTM
閥體、閥蓋
WCB A216-WCB
密封圈
PTFE、對位聚苯
 PTFE、對位聚苯
球體 1Cr18Ni9Ti SS 304
閥座、閥桿
2Cr13 A246-416
雙頭螺柱
 35CrMoA A193-B7

二、Q46四通換向球閥 主要性能規范

公稱壓力 PN(MPa)
 試驗壓力
殼體 Shell 高壓液密封
 低壓氣密封
1.6 2.4 1.76 0.6
2.5 3.75 2.75
4.0 6.0 4.4
CLASS150 3.O 2.2
適用工況
適用介質
 水、油品、氣等非腐蝕介質和酸堿腐蝕介質
適用溫度
 -28-350℃
應用規范
連接法蘭
JB79-59、GB9113、HG20592-97、ANSI B16.5
檢驗試驗
 GB9/T 9092-99、API 598
其余制造規范均按本廠標準

三、Q46四通換向球閥 主要外型與連接尺寸表

主要
尺寸
 公稱通徑
15 20 25 32 40 5
L 150 150 180 200 220 240
H 90 90 102 115 135 140
W 140 140 155 250 250 350

主要
尺寸
 公稱通徑
6 80 100 125 150 200
L 260 280 320 380 440 550
H 155 185 210  275 305 335
W 350 420 700 1000  1300 1800
