軌道旋塞閥(將軍閥)

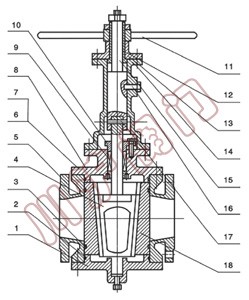

軌道旋塞閥(將軍閥) 軌道旋塞閥(將軍閥),結構圖
軌道旋塞閥(將軍閥) 軌道旋塞閥(將軍閥) 結構圖

一、軌道旋塞閥 產品用途

軌道旋塞閥(將軍閥)適用于公稱壓力CLASS150-900LBS，1.6~32.0MPa，工作溫度-29～150℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質 。

二、軌道旋塞閥 產品特點

1、它的密封性是通過閥片四周的密封圈來實現的。獨特的燕尾槽保護和固定密封圈。
2、雙向流動，安裝使用更方便。
3、零件材質及法蘭尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。

三、軌道旋塞閥 工作原理

當閥門全開的狀態下,塞子的通道興閥體的通道對齊,能保證理想的低壓力降. 當轉動手輪,塞子將朝閥門的方向轉動,同時帶動閥片轉動90度,當繼續轉動手輪,塞子將會下壓,使閥門向兩側張開,閥片將緊緊的壓在閥座上,使閥門關閉. 當手輪向反方向轉動時,首先使塞子向上運動,使閥片于閥座脫離,繼續轉動手輪,使塞子帶動閥片轉動90度,后塞子的通道于閥體的通道對齊,使閥門處于全開的狀態. 該閥門的優點是閥門在開啟的過程中,閥片和閥座處于脫離狀態,開關的過程是零摩擦,不會使密封面磨損,同時密封采用軟密封,使密封在關閉時為零泄露。

四、軌道旋塞閥 主要零部件材料

序號 名稱 材質

1

下蓋

ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M

2

O型圈

丁腈橡膠

3

密封圈

氟橡膠

4

塞子

ASTM A182-Gr.F6a ASTM A182-F22 ASTM A351-CF8,CF8M,CF3,CF3M

5

閥體

ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M

6

閥栓

ASTM A193-B7,A320-B8,A193-B8M

7

六角螺母

ASTM A194-2H,A194-8,A194-8M

8

閥蓋

ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M

9

填料

柔性石墨+不銹鋼

10

填料壓蓋

ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M

11

手輪

ASTM A536 Gr.60-40-18、A216-WCB

12

閥桿螺母

銅合金

13

閥桿螺母蓋

ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M

14

支架

ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M

15

閥桿

ASTM A182-Gr.F6a ASTM A182-F22 ASTM A351-CF8,CF8M,CF3,CF3M

16

導向螺栓

ASTM A182-Gr.F6a ASTM A182-F22 ASTM A351-CF8,CF8M,CF3,CF3M

17

銷

ASTM A182-Gr.F6a ASTM A182-F22 ASTM A351-CF8,CF8M,CF3,CF3M

18

閥片

ASTM A182-Gr.F6a ASTM A182-F22 ASTM A351-CF8,CF8M,CF3,CF3M

五、軌道旋塞閥 技術參數

結構形式 BB-BG
驅動方式

手輪、傘齒輪、手柄

設計標準

API599、API6D
結構長度

ASME B16.10
連接法蘭

ASME B16.5
試驗和檢驗

API598.API6D

六、軌道旋塞閥 性能參數

公稱壓力(LB) 殼體試驗壓力(MPa) 密封試驗壓力(MPa) 適用溫度(℃) 使用介質

150

3.0

2.2

≤180℃

水、蒸汽、油品等

300

7.5

5.5

600

15.0

11.0

900

22.5

16.5

七、軌道旋塞閥 主要外型

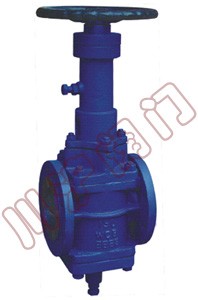

軌道旋塞閥(將軍閥)

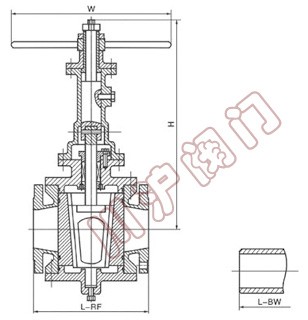

軌道旋塞閥(將軍閥) 主要外型

注：如需詳細外形連接尺寸，請至電到本公司技術部索取。
