黃銅內螺紋閘閥|絲口閘閥

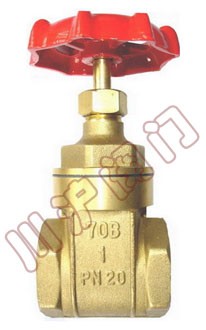

黃銅絲口閘閥 黃銅絲口閘閥,結構圖

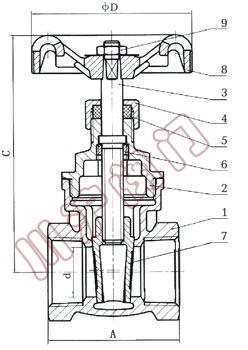

黃銅內螺紋閘閥 黃銅內螺紋閘閥 結構圖

一、黃銅內螺紋閘閥　主要零件材料

型號 Z15W-16T
公稱壓力 1.6MPa
工作溫度 ≤200℃
適用介質 水、蒸汽及非腐蝕性氣、液體

二、黃銅內螺紋閘閥　主要零件材料

零件 閥體、閥蓋、閥板、閥桿 填料 手輪
材料 黃銅 聚四氟乙烯 鑄鐵

三、黃銅內螺紋閘閥　主要外形尺寸

DN 規格 A B C D
10 3/8 42 9.5 66.5 45
15 1/2 43 12.8 71 55
20 3/4 46 17 76 55
25 1 53 21 87.5 60
32 1 1/4 55 27 101 68
40 1 1/2 58 34 111 72
50 2 66.5 45 128 80
65 2 1/2 80 55 155 98
80 3 83 66 180 110
100 4 101 87 218 126
