ZYVP自力式氮封閥

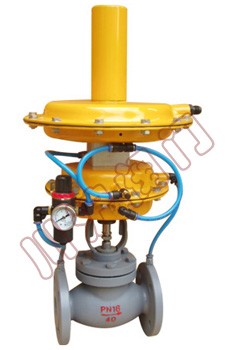

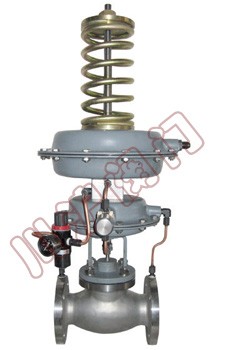

ZYVP自力式氮封閥(防腐型) ZYVP自力式氮封閥(普通型) ZYVP自力式氮封閥結構圖
ZYVP自力式氮封閥(防腐型) ZYVP自力式氮封閥(普通型) ZYVP自力式氮封閥結構圖

一、自力式氮封閥 概述

川滬牌ZYVP自力式氮封閥由控制閥、執行器和指揮器組成，是一種無需外加能源，利用被調介質自身壓力為動力源，進行自動調節壓力恒定的節能型產品，該閥控制精度高，比一般自力式調壓閥高一倍左右，適合在控制精度要求較高的場合。
（B）控制閥后壓力
（K）控制閥前壓力

二、自力式氮封閥 主要零件材料

閥　體：ZG230～450、ZG1Cr18Ni9Ti、ZGCr18Ni12Mo2Ti
閥　芯：1Cr18Ni9Ti Cr18Ni12Mo2Ti
閥　座：1Cr18Ni9Ti Cr18Ni12Mo2Ti
波紋管：1Cr18Ni9Ti
膜　蓋：A3、1Cr18Ni9Ti
膜　片：丁脯橡膠、耐油像膠、氟橡膠

三、自力式氮封閥 主要技術參數

公稱通徑DN（mm） 20 25 40 50 65 80 100
閥座直徑（mm） 6 15 20 25 32 40 50 65 80 100
額定流量系數KV 3.2 5 8 11 20 50 80 100 160
壓力調節范圍KPa 0.5～5.5、5～10、9～14、13～19、18～24、23～28
27～33、31～38、36～44、42～51、49～58、56～66
公稱壓力PN（MPa） 1.0　　　　　　　　　1.6
被調介質溫度（°C） ≤80
調節精度（%） ±10
允許泄漏量 10-4X閥額定容量

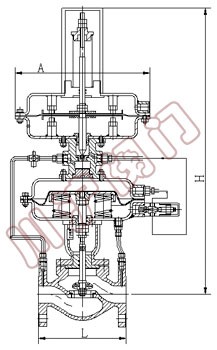

四、自力式氮封閥 外形尺寸

公稱通徑DN
20
25
32
40
50
65
80
100
A
395
H
680
690
710
720
735
797
837
1050
L
185
200
205
222
254
276
298
352
法蘭標準
GB:1.6、2.5、4.0MPa 　ANSI:150、JIS:10K

注：本表法蘭距離以PN16為依據。

四、自力式氮封閥 訂貨須知

一、①ZZYVP氮封閥產品名稱與型號 ②ZZYVP氮封閥口徑 ③ZZYVP氮封閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定川滬公司的ZYVP氮封閥型號，請按ZYVP氮封閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的川滬閥門專家為您審核把關。
