電動軌道球閥|電動擺動式球閥

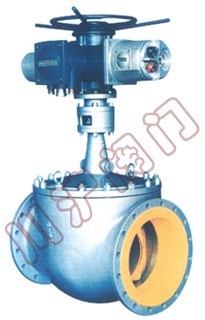

電動軌道球閥 電動軌道球閥 結構圖
電動軌道球閥 電動軌道球閥 結構圖

一、電動軌道球閥 產品概述

GQ947Y電動軌道球閥是新型實用產品，具有旋轉球芯90度擺切斷的一種高科技型球閥。 國內目前所用Q型球閥均是在給定預緊力下球芯與閥座摩擦進行開與關，經常導致密封面損壞，閥門泄漏和卡死現象，軌道球閥就是針對上述常見缺陷進行更新設計使球芯旋轉90度再開關的新型球閥，該球閥能使密封面無摩擦結合，達到無泄漏的安全目的，并大大提高了閥門的使用壽命。

二、電動軌道球閥 結構特點

傳統的球閥，無論是浮動式或固定式，球體與閥座始終接觸，開關扭矩大，密封面容易損傷，軌道球輪著啟閉時，球體先偏轉-δ角，然后轉動，開關全過程中球體與閥座脫離，故閥座不會被擦傷，并且啟閉扭矩小。

三、電動軌道球閥 主要零件材料

零件名稱 材料
閥體 WCB ZG1Cr5Mo 18-8CrNi 18-12CrNiMo
閥蓋 WCB ZG1Cr5Mo 18-8CrNi 18-12CrNiMo
閥桿 2Cr13 38CrMoA1 1Cr18Ni9Ti 1Cr18NiMo2aTi
球體 WCB+HCr 1Cr5Mo 18-8CrNi 18-12CrNiMo
閥座 PTFE/13Cr/CrNi SS+STELLITE
螺柱 B7/35CrMoA 1Cr17Ni2
螺母 2H/45 2Cr13
填料 PTFE/增強柔性石墨

四、電動軌道球閥 主要技術參數

公稱通徑DN(mm) 32 40 50 65 80 100 125 150 200 250 300 350 400 500 600 700
公稱壓力 MPa 1.6、 2.5、 4.0、 6.4
轉角范圍 （゜） 90
固有流量特性 快 開
介質溫度（℃） -60～450
泄 漏 量 Ⅴ 級

執行器技術參數

輸出轉速：18-192轉/分 輸出轉矩：34-3000牛頓 米
額定轉矩誤差：±10% 死區：0.1%-9.9%
可調輸出額定負載下啟動頻率：60次/小時 輸入信號：4-20mA/100Ω，2-100 mA/100Ω，DC24V開關量。
供電電源：380±10%VAC，50Hz 相對濕度：≤95%
環境溫度：-30℃＋70℃ 防護等級：IP68 輸入輸出通道均采用光電隔離

五、電動軌道球閥 訂貨須知　

㈠電動軌道球閥產品名稱與型號㈡電動軌道球閥公稱壓力㈢電動軌道球閥公稱通徑㈣電動軌道球閥連接法蘭標準㈤電動軌道球閥閥體材質㈥電動軌道球閥額定流量系數㈦電動軌道球閥工作介質㈧電動軌道球閥介質溫度㈨電動軌道球閥是否帶附件以便為您正確選型.
