衛生級電動調節閥

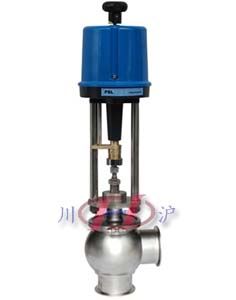

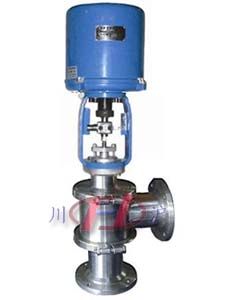

CHRS電動衛生級調節閥 (配381執行器)	CHRS衛生級電動調節閥 (配PSL執行器)

一、衛生級電動調節閥 概述

CHRS衛生級電動調節閥適用于各種壓力、溫度、流量等物理量調節，如食品、制藥、化妝品、潔凈蒸汽、酒類、飲料、生化工業過程控制場合。
采用直行程電動執行機構及衛生級調節閥閥體組成，電動衛生調節閥具有結構緊湊、裝拆方便、調節精度高等優點，尤其是在壓降損失小、流量大、可調范圍廣、流量精度高，完全符合IEC534-1978標準，閥門泄漏量符合ANSIB16.104標準。
 電動衛生級調節閥采用角型設計確保閥門自排放，標準電子拋光，光滑表面確保清潔，無介質積存區域，不會產生潛在的污染。快速拆裝閥體和閥帽，使衛生級電動調節閥打開和維修快捷容易，使過程停機時間縮短。

二、衛生級電動調節閥 閥體參數

閥體形式	角型鑄造球型閥
公稱通徑	DN15～100mm
公稱壓力	PN1.0MPa
連接形式	卡箍式、螺紋式、法蘭式（如無合同約定，將按卡箍式連接供貨）
閥蓋形式	標準型-17～+230℃、高溫型+230～+450℃
壓蓋型式	螺栓壓緊式
密封填料	三元乙丙橡膠、聚四氟乙烯

● 閥內件

閥芯形式	單座柱塞型閥芯
流量特性	線性、等百分比

三、衛生級電動調節閥 執行機構參數

執行器型號	3810、PSL、DKZ
主要技術參數	電源電壓：220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
	防護等級：相當IP55、隔爆標志：ExdⅡBT4、ExdⅡBT6(特殊訂貨)、手操功能：手柄
	環境溫度：-25～+70℃、環境濕度：≤95%

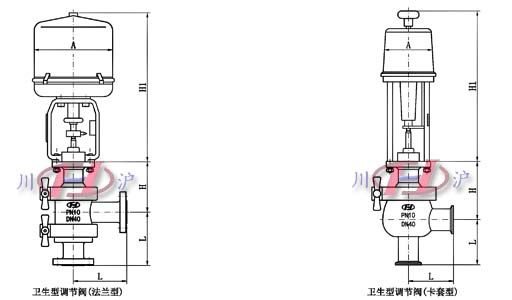

四、衛生級電動調節閥 結構圖

衛生級調節閥(一體式)	衛生級調節閥(分體型)

五、衛生級電動調節閥 零部件材料

1	閥體	304	314	316	316L
2	閥座	304	314	316	316L
3	墊片	聚四氟乙烯(PTFE)
4	閥芯閥桿	304	314	316	316L
5	卡箍	304	314	316	316L
6	密封墊	聚四氟乙烯(PTFE)
7	閥蓋	304	314	316	316L
8	填料	V型聚四氟乙烯(PTFE)
9	彈簧	304	314	316	316L
10	螺母	304	314	316	316L

六、衛生級電動調節閥 額定流量系數Kv、額定行程、配用執行器型號

公稱通徑 DN(mm)		15	20	25	32	40	50	65	80	100
閥座直徑 dN(mm)		15	20	25	32	40	50	65	80	100
額定流量系數KV	線性	5.2	6.3	6.9	11.2	17.6	27.5	44.7	69.3	110
	等百分	4.8	5.6	6.3	10.5	16	25	40.5	63.6	100
額定行程(mm)		10	16		25			40

七、衛生級電動調節閥 主要外形和連接尺寸

公稱通徑 DN(mm)		15	20	25	32	40	50	65	80	100
L	法蘭式	由于該閥門為訂做產品，所有外型結構尺寸需以工程師設計為準，如需詳細產品技術資料及連接尺寸，請與我公司技術部或者銷售部聯系，公司技術人員會為您提供完整的圖紙及技術資料。
	卡箍式
H	法蘭式
	卡箍式
H1
A
