川滬首頁 >> 產品展示 >> 電動調節閥 >> 電動防爆小流量調節閥

電動防爆小流量調節閥|電動不銹鋼小流量調節閥

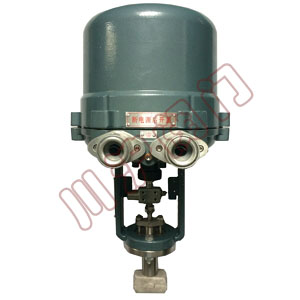

電動防爆小流量調節閥 產品圖片
電動防爆小流量調節閥

一、電動防爆小流量調節閥 概述

電動防爆小流量調節閥 型號：ZRSW-FB，是由3810L 直行程電動執行機構和小流量調節閥閥體組成。防爆型電動執行機構防爆等級為ExdII BT4。電動防爆小流量調節閥控制信號4-20mA，反饋信號4-20mA。小流量調節閥閥體的具體選型是根據客戶提供的閥前壓力、閥后壓力、介質種類、介質溫度、流量大小來具體選型。技術工程師根據客戶提供的參數，確定閥座縮徑，進而控制閥門的流量大小。
381L系列直行程電動執行器，是以AC220單相交流電為電源，接受來自 DCS、PLC系統和其他操作器的DC4～20mA，標準信號來控制執行器進行開關閥門或自動調節。電子控制模塊采用先進的混合集成電路，包含完整的保護功能，可現場控制或遠程控制，被設計成匣子形式，并用樹脂澆鑄密封。驅動反饋量采用高性能導電塑料電位器、精度高、壽命長等特點，可與各種角行程調節機構組合成高性能、高可靠性的電動調節閥。

二、電動防爆小流量調節閥 技術參數

公稱通徑(DN) G3/8"、1/2"、G3/4"、G1"
閥座直徑(dn) 1.5 2 3 4 5 6 7 8 9 10 11 12 15
額定流量系數KV 0.025 0.05 0.08 0.12 0.20 0.32 0.50 0.80 1.00 1.40 1.55 1.85 2.23
允許壓差(MPa) ≤公稱壓力
公稱壓力(MPa) 1.6、2.5、4.0、6.4、10.0、16.0、25.0、32.0
流量特性 等百分比
額定行程(mm) 8 10 12
閥蓋形式 標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃)
壓蓋形式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
配置執行器類別 PSL系列、3810L系列等電動執行器(客戶指定品牌亦可)
執行器參數 電源電壓：220V、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
防護等級：相當IP65、隔爆標志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄
環境溫度：-25～+70℃、環境濕度：≤95%

三、電動防爆小流量調節閥 電動執行機構

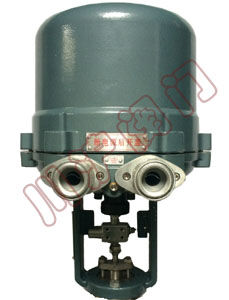

防爆電動執行機構 3810L-FB
防爆電動執行機構 3810L-FB

四、電動防爆小流量調節閥 電動執行機構參數

型號 額定輸出力N 速度mm/s 大行程
381LSA-08
381LXA-08 		800
800 		4.2
4.2 		30
381LSA-20
381LXA-20		 2000
2000 		2.1
2.1
381LSB-30
381LXB-30		 3000
3000 		3.5
3.5 		60
381LSB-50
381LXB-50		 5000
5000 		1.7
1.7
381LSC-65 6500 2.8 100
381LSC-99 10000 2.0
381LSC-160 16000 1.0

五、電動防爆小流量調節閥 閥蓋形式

電動防爆小流量調節閥 標準型 電動防爆小流量調節閥 高溫型 電動防爆小流量調節閥 低溫型 電動防爆小流量調節閥 波紋管型
電動防爆小流量調節閥 標準型 電動防爆小流量調節閥 高溫型 電動防爆小流量調節閥 低溫型 電動防爆小流量調節閥 波紋管型

注：常溫型：常溫型工作溫度-20-+200℃，泄露等級為Ⅳ級。
高溫型閥蓋增設散熱片，可用于介質溫度-60-+450℃的場合。
波紋管密封型對上下移動的閥桿形成完全的密封，堵絕流體外漏。
低溫型采用加長閥蓋加隔熱板結構可于-196℃深冷場合。

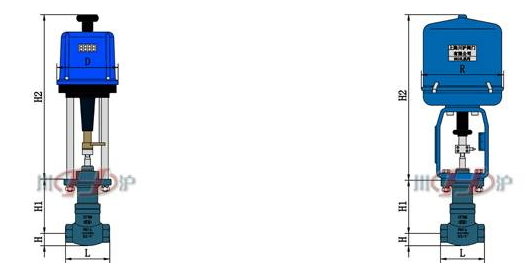

六、電動防爆小流量調節閥 外形尺寸圖

電動防爆小流量調節閥 外形尺寸圖
電動防爆小流量調節閥 外形尺寸圖

七、電動防爆小流量調節閥 連接尺寸參數

公稱通徑DN 閥座直徑dn L H H1 (3810) H1 (PSL) D R
G3/8" 1.5～12 110 30 473 537 177 225
G1/2" 1.5～12 110 30 473 537 177 225
G3/4" 1.5～12 110 30 473 537 177 225
G1" 1.5～12 110 30 473 537 177 225

八、氣動鑄鋼單座調節閥 訂貨須知

1.公稱通徑
2.公稱壓力
3.連接方式
4.執行機構
5.作用方式
6.工藝介質及狀態
7.閥前壓力、閥后壓力
8.大、正常、小流量
9.使用溫度
