氣動高壓焊接調節閥|ZJSL-GY型氣動高壓調節閥

氣動高壓焊接調節閥
氣動高壓焊接調節閥

一、氣動高壓焊接調節閥 閥門概述

氣動高壓焊接調節閥是由氣動薄膜執行機構和直通單座籠式閥體組成,閥芯為柱塞型,用于高壓差條件下的閥芯,頭部滲或鑲嵌硬質合金,以抗高壓差情況下的沖蝕和氣蝕,提高閥門的使用壽命,由于閥門使用的是高壓差環境,介質對閥芯的不平衡力較大,相應的氣動執行機構選型也要加大,氣動單座調節閥配置HEP定位器YT-1000L 定位器,可以根據用戶需求,配進口定位器如西門子定位器、山武定位器等。閥門定位器輸入信號為4-20mA,可以選配輸出信號4-20mA。

二、氣動高壓焊接調節閥 技術參數

公稱通徑(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
閥座直徑(dn) 20 25 32 40 50 65 80 100 125 150 200 250 300
額定流量系數(KV) 單座 6.9 11 17.6 27.5 44 69 110 176 275 440 630 875 1250
籠式 6.3 10 16 25 40 63 100 155 250 370 580 900 1300
允許壓差(MPa) ≤ 公稱壓力
公稱壓力(MPa) 10.0、16.0、25.0、32.0、45.0
額定行程(mm) 16 25 40 60 100
閥蓋形式 標準型(-17~+250℃)、高溫型(+250~+450℃)
壓蓋形式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
閥芯形式 單座式、籠式單座
流量特性 等百分比

三、氣動高壓焊接調節閥 氣動薄膜執行機構配定位器

氣動薄膜執行機構配YT-1000L定位器
氣動薄膜執行機構 配YT-1000L定位器

四、氣動高壓焊接調節閥 氣動薄膜執行機構技術參數

配置執行器類別 ZHA/B多彈簧簿膜執行機構
執行器型號 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
有效面積(cm2) 350 350 560 900 1400
行程(mm) 10、16 24 40 40、60 100
彈簧范圍(KPa) 20~100(標準)、20-60、60-100、40-200、80-240
膜片材料 丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布
供氣壓力 140~400KPa
氣源接口 RC1/4"
環境溫度 -30~+70℃
可配附件 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
作用形式 氣關式(B)—失氣時閥位開(FO);氣開式(K)—失氣時閥位關(FC)

五、氣動高壓焊接調節閥 單座調節閥選型

氣動高壓焊接調節閥 高溫型
氣動高壓焊接調節閥 高溫型

高溫型閥蓋增設散熱片,可用于介質溫度-60-+450℃的場合。

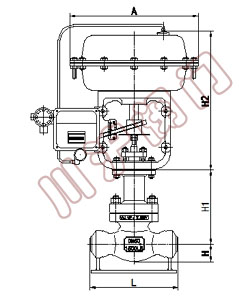

六、氣動高壓焊接調節閥 結構尺寸圖

氣動高壓焊接調節閥 結構尺寸圖
氣動高壓焊接調節閥 結構尺寸圖

七、氣動高壓焊接調節閥 安裝尺寸

公稱通徑(DN) 20 25 32 40 50 65 80 100 125 150 200
L 國標 國標壓力:PN10.0、16.0、25.0、32.0、45.0MPa
美標壓力:150LB、300LB、600LB、900LB、1500LB、2500LB
美標
H、H1、H2 H、H1:該尺寸根據工程師設計為準
H2、D:該尺寸根據調節閥力矩大小而定
D

八、氣動高壓焊接調節閥 訂貨須知

1.公稱通徑
2.公稱壓力
3.連接方式
4.執行機構
5.作用方式
6.工藝介質及狀態
7.閥前壓力、閥后壓力
8.大、正常、小流量
9.使用溫度
10.附件(電氣閥門定位器、過濾減壓器、電磁閥、保位閥、閥位開關、手輪)
