氣動高溫調節閥|ZJSP-GW/ZJSM-GW型氣動高溫調節閥

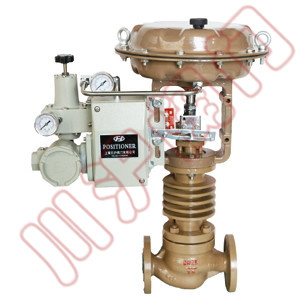

氣動高溫調節閥
氣動高溫調節閥

一、氣動高溫調節閥 閥門概述

氣動高溫調節閥是由氣動薄膜執行機構和鑄鋼高溫調節閥閥體組成,其中,高溫調節閥閥體可以是高溫單座調節閥閥體、高溫套筒調節閥閥體、籠式高溫調節閥閥體和高溫三通調節閥閥體,氣動高溫調節閥一般使用在高溫水蒸氣和高溫導熱油品中,氣動單座調節閥配置HEP定位器YT-1000L 定位器,可以根據用戶需求,配進口定位器如西門子定位器、山武定位器等。閥門定位器輸入信號為4-20mA,可以選配輸出信號4-20mA。

 氣動高溫調節閥廣泛應用于精確控高溫蒸汽、高溫導熱油品等介質的工藝參數如壓力、流量、溫度、液位等參數保持在給定值。

二、氣動高溫調節閥 技術參數

公稱通徑(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
閥座直徑(dn) 20 25 32 40 50 65 80 100 125 150 200 250 300
額定流量系數(KV) 單座 6.9 11 17.6 27.5 44 69 110 176 275 440 630 875 1250
套筒 6.3 10 16 25 40 63 100 155 250 370 580 900 1300
允許壓差(MPa) 單座 3.8 3.2 3.0 2.0 1.8 1.5 1.4 1.0 0,7 0.6 0.5 0.3 0.1
套筒 6.4 6.4 5.2 5.2 4.6 4.6 3.7 3.7 3.5 3.1 3.1 2.6 2.2
公稱壓力(MPa) 1.6、2.5、4.0、6.4、10.0
額定行程(mm) 16 25 40 60 100
執行器型號 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
流量特性 等百分比、直線型
壓蓋形式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
閥芯形式 單座式、套筒式
閥蓋形式 高溫型(+250~+450℃)

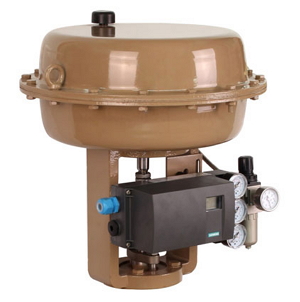

三、氣動高溫調節閥 氣動薄膜執行機構配定位器

氣動薄膜執行機構配YT-1000L定位器
氣動薄膜執行機構 配YT-1000L定位器

四、氣動高溫調節閥 氣動薄膜執行機構技術參數

配置執行器類別 ZHA/B多彈簧簿膜執行機構
執行器型號 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
有效面積(cm2) 350 350 560 900 1400
行程(mm) 10、16 24 40 40、60 100
彈簧范圍(KPa) 20~100(標準)、20-60、60-100、40-200、80-240
膜片材料 丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布
供氣壓力 140~400KPa
氣源接口 RC1/4"
環境溫度 -30~+70℃
可配附件 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
作用形式 氣關式(B)—失氣時閥位開(FO);氣開式(K)—失氣時閥位關(FC)

五、氣動高溫調節閥 單座調節閥選型

氣動高溫調節閥 高溫型
氣動高溫調節閥 高溫型

高溫型閥蓋增設散熱片,可用于介質溫度-60-+450℃的場合。

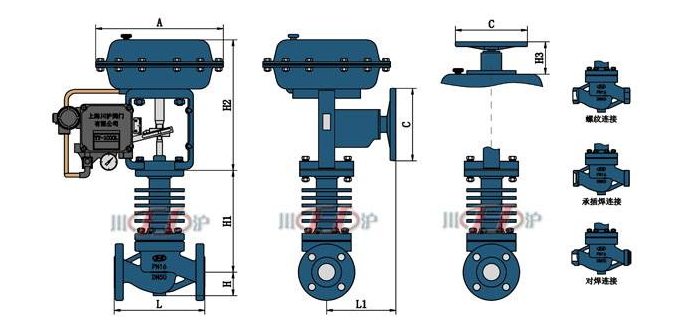

六、氣動高溫調節閥 結構尺寸圖

氣動高溫調節閥 結構尺寸圖
氣動高溫調節閥 結構尺寸圖

七、氣動高溫調節閥 安裝尺寸

公稱通徑 DN(mm) 20 25 32 40 50 65 80 100 125 150 200 250 300
L PN16/25 181 184 200 222 254 276 298 352 410 451 550 640 880
PN40 194 197 200 235 267 292 317 368 425 473 640 760 910
PN64 206 200 210 251 286 311 337 394 440 508 670 810 950
H PN16/25 52.5 57.5 75 75 85.5 92.5 100 110 142.5 158 170 195 230
PN40 52.5 57.5 75 75 82.5 92.5 100 117.5 150 167.5 187.5 205 245
PN64 65 40 85 85 90 102.5 107.5 125 172.5 195 207.5 230 260
H1 370 396 428 428 436 415 464 507 690 840 632 725 882
H2 298 298 298 298 298 380 380 380 510 510 510 650 650
H3 180 180 180 180 180 236 236 236 310 310 310 380 380
L1 280 280 280 280 280 350 350 350 475 475 475 560 560
A 282 282 282 282 282 360 360 360 470 470 470 580 580
C 220 220 220 220 220 270 270 270 320 320 320 400 400

八、氣動高溫調節閥 訂貨須知

1.公稱通徑
2.公稱壓力
3.連接方式
4.執行機構
5.作用方式
6.工藝介質及狀態
7.閥前壓力、閥后壓力
8.大、正常、小流量
9.使用溫度
10.附件(電氣閥門定位器、過濾減壓器、電磁閥、保位閥、閥位開關、手輪)
