加長型氣動焊接球閥|加長焊接氣動高壓球閥

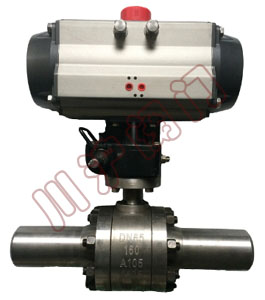

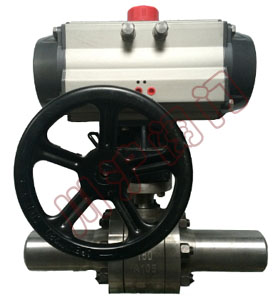

加長型氣動焊接球閥	加長型氣動焊接球閥 帶手輪

一、加長型氣動焊接球閥 概述

加長型氣動焊接球閥，是由雙作用（或單作用）氣動執行機構和高壓焊接閥體組成，其中焊接球閥為訂做產品，可以根據客戶需求，加長兩端焊接管的長度。現場對閥門使用具體情況來選配附件，如手輪，電磁換向閥（ASCO電磁閥、亞德客電磁閥、4M310電磁閥等）空氣過濾減壓閥、閥位反饋（限位開關）、閥門定位器（YT-1000R閥門定位器、西門子閥門定位器）。根據客戶提供的閥門的壓力、口徑、介質、介質的溫度等一系列參數，來確認具體的球閥的選型，包含閥體的材質，閥門的密封件等。加長型氣動焊接球閥連接方式有：法蘭連接、螺紋連接、焊接等。
氣動焊接球閥廣泛應用于石油、化工、發電、造紙等各部門，以及人們日常生活中。

二、加長型氣動焊接球閥 技術參數

公稱通徑 DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200
閥體形式	整體鍛造閥體(DN50以內)、三段式鍛造閥體(DN50以上)
公稱壓力	PN16.0、25.0 MPa；ANSI 150、300、600、900LB
連接形式	法蘭式、焊接式、螺紋式(適用于PN16MPa以內)
密封填料	V型聚四氟乙烯填料、柔性石墨填料等
閥芯形式	O型球體閥芯
流量特性	近似快開特性
動作范圍	0～90°、0～360°
泄露量Q	按GB/T4213-92，小于額定KV0.01%
基本誤差	帶定位器：小于全行程的±2%
可調范圍	250：1
配置執行機構	GT、AT、AR、AW系列單雙作用氣動執行器
控制方式	開關兩位控制能、4～20mA模擬量信號控制

三、加長型氣動焊接球閥 氣動執行機構圖片

AT型氣動執行機構	AW型氣動執行機構

四、加長型氣動焊接球閥 執行機構技術參數

執行器型號	AT、AW系列單、雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
可配附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

五、加長型氣動焊接球閥 性能規范

公稱通徑DN(mm)		DN15-300
公稱壓力	PN(MPa)	10.0	16.0	25.0	32.0	42.0
試驗壓力	強度試驗	15.0	24.0	37.5	48.0	63.0
	密封試驗	11.0	17.6	27.5	35.2	46.2
	低壓氣密試驗	0.5～0.7
適用介質	水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃)

六、加長型氣動焊接球閥 結構尺寸

公稱通徑DN(mm)	DN15-300
加長型氣動焊接球閥為訂做產品，具體的結構尺寸以客戶提供的參數為準。詳細參數請聯系川滬閥門技術部。銷售熱線：021-5186 3046
